Diseño erróneo #1: diagramas de circuitos sin etiquetas

• Un circuito sin etiquetas es como código sin comentarios

Para claridad y mejorar el entendimiento, es más sencillo seguir la lógica si indica cuáles subcircuitos está utilizando y para qué los emplea

Diseño erróneo #2: Muchos muxes

• Tener muchos muxes es ineficiente y potencialmente redundante

Debe pensar en soluciones más sencillas

Diseño erróneo #3: Constantes multibit

• No se debe emplear constantes para agrandar un número, si es posible hacerlo con un extensor de bits

Un extensor de bits es más claro y fácil de entender

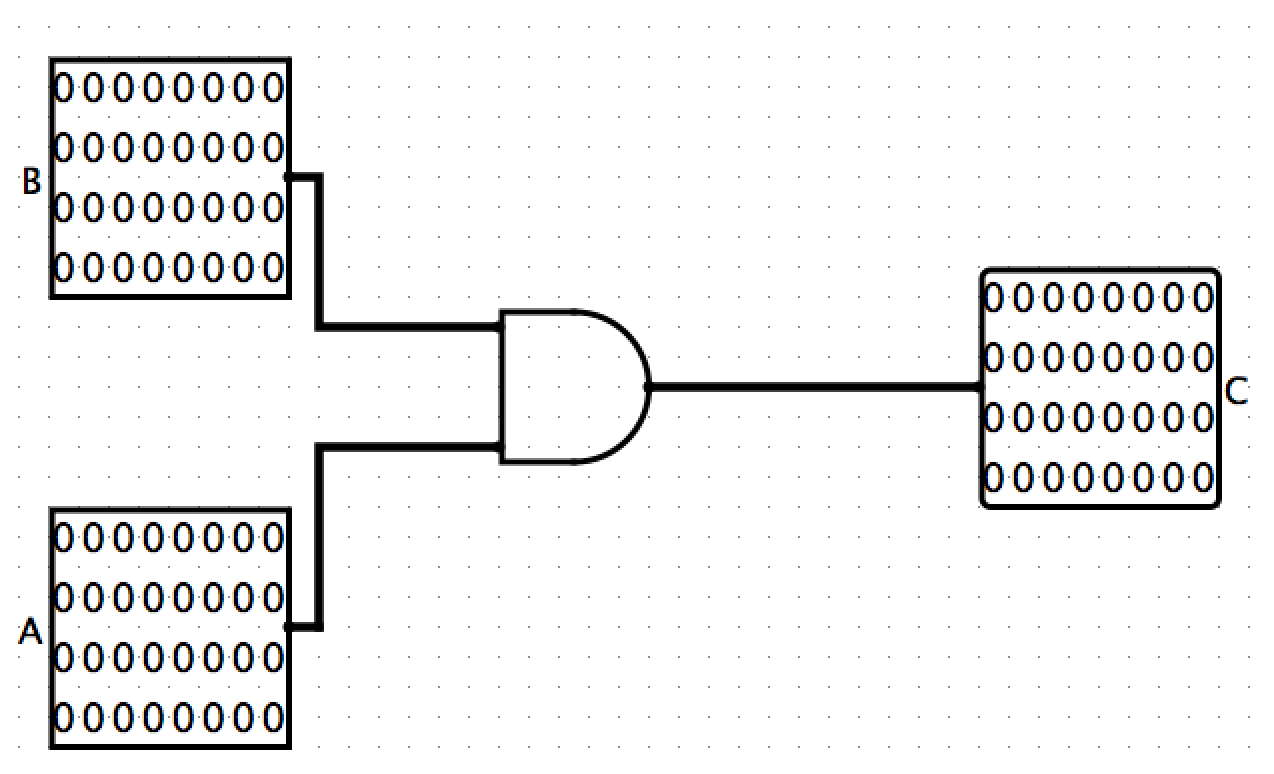

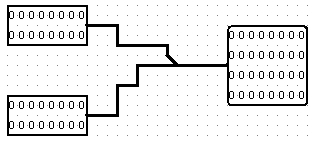

Mala idea: utilizar un divisor (splitter) y una constante para realizar al extensión
incorrecto	correcto
Es un mejor diseño utilizar la menor cantidad de constantes posible

Diseño erróneo #4: Utilizar un multiplexor con una señal y su inverso

• Mezclar una señal y su inverso es reduntante

Puede ser fácilmente reemplazdo por una compuerta XOR

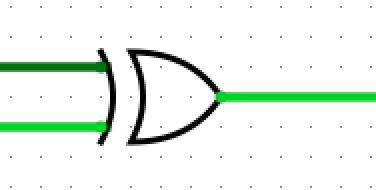

Mala idea: emplear un multiplexor con entradas invertidas
incorrecto	correcto
Los circuitos de la izquierda y derecha son equivalentes.

Diseño erróneo #5: Uso incorrecto de constantes

• En general, no es necesario emplear constantes en sus circuito

Las únicas excepciones son:

• (a) Utilizar un subcircuito que tiene más entradas de las que necesita
• (b) Lograr que el circuito se vea más sencillo.

Cada vez que tenga la necesidad de colocar una constante, cuestiónese si es posible optimizarlo utilizando alguna otra compuerta.

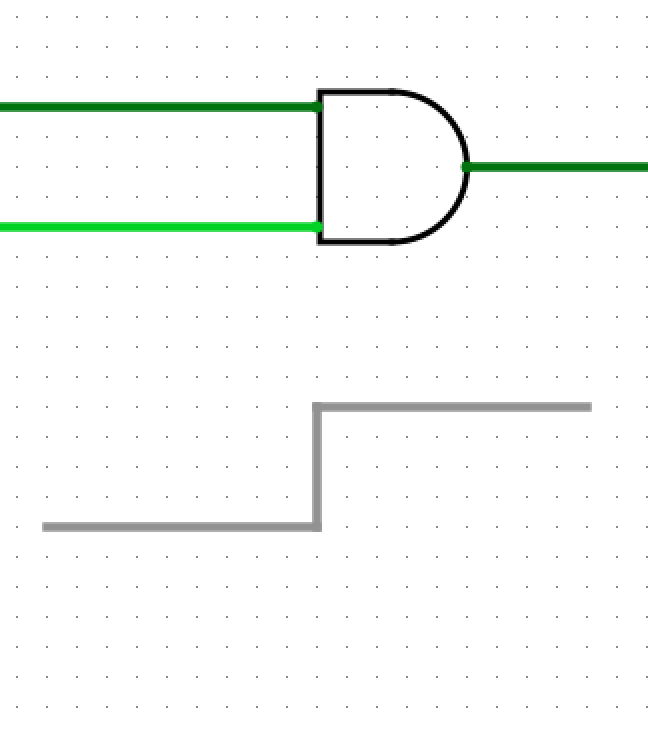

Mala idea: Utilizar un multiplexor con entradas constantes
incorrecto	correcto
Es posible reducirlas a una compuerta AND sin la constante. O en el mejor de los casos a una conexión directa

Diseño erróneo #6: Uso de la misma señal para las entradas y el control

• No es necesario utilizar la misma señal como data y control en el mismo multiplexor

Es un caso muy similar al anterior, puede ser reemplazado con compuertas lógicas

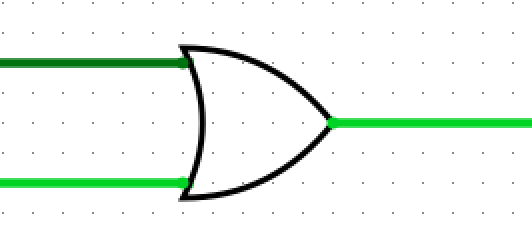

Bad idea: Use a multiplexor with same signal as input and control.
incorrecto	correcto
Estos circuitos son equivalentes. El control es justamente un caso de un OR

Diseño erróneo #7: Sub-circuitos innecesarios

• Si un sub-circuito tiene solo un componente, es probable que no lo sea

Mejor, solo utiliza el componente indicado.

Confuso: sub-circuitos innecesarios y distractores
incorrecto	incorrecto también
Estos sub-circuitos son reempaquetamientos y renombramientos de otras primitivas que ya existen en Logisim. Emplear la primitiva directamente

Diseño erróneo #8: Pruebas incompletas

• Asegúrese de que su circuito no tiene errores ni conexiones en rojo y que pasa todas sus pruebas de vector. Si el circuito de capaz de manejar número con signo en complemento a 2, realice las pruebas tanto con números positivos como con negativos

Al menos, realice pruebas positivo+positivo, positivo+negativo, negativo+negativo, and negativo+positivo. Además realice pruebas con varios conjuntos de datos

Diseño erróneo #9: Utilización de archivos externos (dependencias)

• Asegúrese de que su circuito no tiene dependencias de archivos externos, donde se declaran otros circuitosque utiliza. Para comprobarlo, copie su archivo de entrega a otro folder vacio e intente correrlo antes de entregarlo

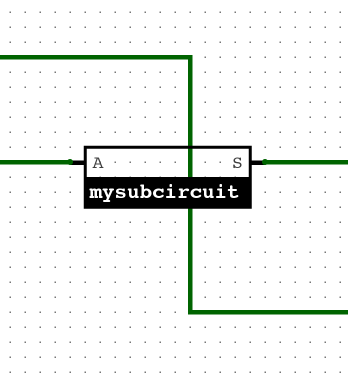

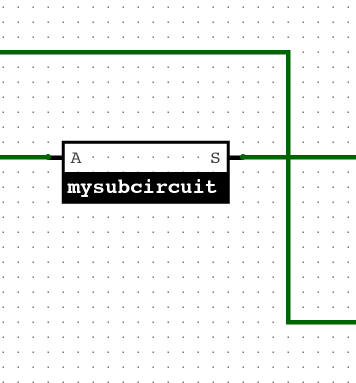

Diseño erróneo #10: Paso de conectores sobre circuitos

• Los cables deben pasar alrededor de sus circuitos no a través de ellos. Los cables pueden pasar sobre otros cable pero no encima de circuitos

Bad idea: Crossing the beams wires with subcircuits
incorrecto	correcto
El circuito correcto es más limpio y legible.

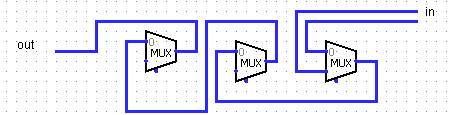

Capricho en Logisim: flujo de datos

Punto menor. Es posible notar que muchos circuitos hacer fluir los datos de izquierda a derecha. La mayoría de las compuertas primitivas están inicialmente orientadas de esa manera, aunque es posible girarlas, sin embargo, los multiplexores no pueden ser girados.

incorrecto	correcto
No forzar el diseño del circuito.
